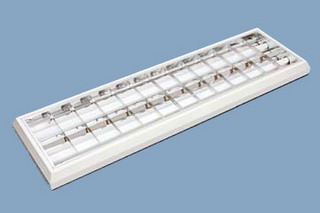

Светильник пристраиваемый со сборным зеркальным растром
Пассат (PASSAT)
Артикул: ПАССАТ 236 A32 (NC-4UB236N)
Тип
Светильник пристраиваемый со сборным зеркальным растром классической V-образной формы с 12-ю ребристыми поперечинами
Преимущества
Классический дизайн. Проверен временем.
Область применения
Освещение (общее и вдоль предполагаемых проходов) промышленных и производственных помещений, офисов, конференц-залов, операционных залов банков, торговых залов, рабочих кабинетов и пр.
Конструкция
Корпус изготовлен из листовой стали, окрашенной в белый цвет. Растровый отражатель крепится в корпусе с помощью 4 пружинных пластин. Внутри корпуса монтируется электрическая схема.
Оптическая система
Зеркальный растровый отражатель классической формы. Растр – четырёхсторонний: имеет 1 центральный V-образный отражатель и 4 боковых по всем сторонам периметра.
Способ крепления
Светильник предназначен для крепления к любому типу потолков.
| |
| | | | Степень защиты | IP20
| | | Габаритные размеры | 1245x356x66 мм
| | | Вес | 4,0 кг (3,2 кг с ЭПРА)
| | | Количество, мощность ламп | 2 люминесцентные лампы Т8 с диаметром трубки 26 мм, мощностью 36 Вт. Цоколь ламп - G13.
| | | Класс светораспределения | П
| | | Тип кривой силы света | Д
| | | КПД | 67%
| | | Пускорегулирующая аппаратура | Электромагнитные дроссели с параллельной компенсацией или электронный ПРА
| | | Параметры электрической сети | Однофазная, 220-240 В, 50 Гц
| | | Потребляемая мощность | Не более 88 Вт
| | | Обозначение по ГОСТ | №17677-82 ЛПО 72-2х36-001
| | | Упаковка | Основная упаковка – картонная коробка на 2 светильника. Вес коробки с 2 светильниками – не более 9 килограмм. Каждый светильник дополнительно упакован в полиэтиленовый пакет.
| | |
ТАБЛИЦА КОЭФФИЦИЕНТОВ ИСПОЛЬЗОВАНИЯ СВЕТИЛЬНИКА
Светильник ПАССАТ 236 A32(Пассат)
| | | | | | |
| | | | | | | | | | Коэффициенты отражения потолка/стен/пола
| | | | | | | | | Индекс помещения | 70 | 70 | 70 | 50 | 50 | 50 | 30
| | | | | | | | | | 50 | 50 | 30 | 50 | 50 | 30 | 10
| | | | | | | | | | 30 | 10 | 10 | 30 | 10 | 10 | 10
| | Коэффициент использования, U
| | | | | | | | | 0,60 | 35 | 34 | 29 | 34 | 33 | 29 | 25
| | | | | | | | | 0,80 | 43 | 40 | 36 | 41 | 39 | 36 | 33
| | | | | | | | | 1,25 | 53 | 50 | 46 | 51 | 48 | 45 | 42
| | | | | | | | | 2,00 | 63 | 57 | 55 | 60 | 56 | 54 | 50
| | | | | | | | | 3,00 | 68 | 61 | 59 | 65 | 60 | 57 | 56
| | | | | | | | | 5,00 | 74 | 65 | 63 | 70 | 64 | 62 | 60
| | | | | | | | |
|
|
